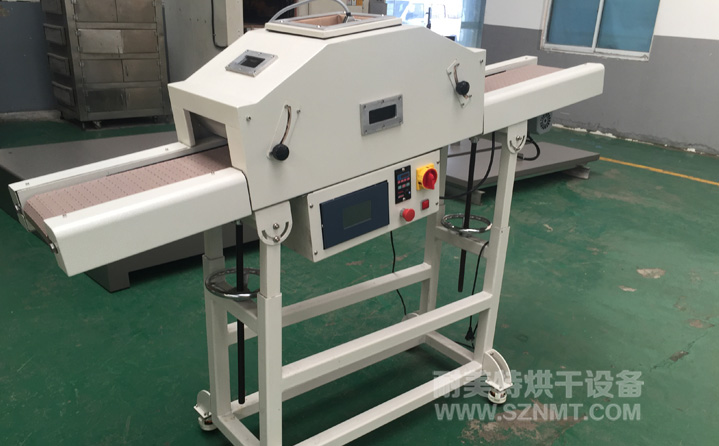

一、LED光源UV光固機主要技術參數
1、LED光源UV光固機外形尺寸：長1900*高1600*寬520mm；輸送帶寬200mm,入口高度：100mm（可調節）；進料區長420mm，光固區長930mm，收料區長550mm.
2、UV光源：采用日亞LED冷光源,主峰波長395nm；照射面積70*150mm，照度500/1000cm2；能量為200-800mj/cm2；無極調節UV電源1套，可調試UV光源能量輸出百分比.
3、固化方式：平面照射型；
4、電源：二相三線制，220V，50HZ；
5、總功率：500W；
6、設備凈重：約100kg；
二、LED光源UV光固機爐體結構特征
1、外殼材料：采用2mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能最好）折彎焊接制作；
2、表面處理：表面打磨、拋光、磷化（可以增加金屬的耐蝕性，油漆的附著力）處理后；高溫噴塑（大波紋型），可防止生銹，耐腐蝕。顏色為“電腦灰”。
3、密封材料：密封條采用“3M”阿姆斯條膠，可有效遮光，加強密封效果；
4、傳送帶：采用抗紫外線塑膠鏈板輸送帶；
三、LED光源UV光固機環境
1、環境溫度：0℃-40℃；
2、相對濕度：85%RH；
3、電源：AC220V±10%，50Hz；
四、LED光源UV光固機培訓
免費進行技術培訓。

獨特性能	客戶可選配置
UV能量更高，涂膜穿透能力更強；聚光設計，進口高聚光反光燈罩，瞬時干燥，速度特快；燈箱內部特殊設計的通風系統；各燈皆可調節上下角度、高度；輸送帶無極調速，輸送速度平穩可調；傳動網帶自動調整裝置，有效防止跑偏；燈管異常保護裝置。全、半燈切換,合理省電。	進口UV光源國產UV光源顏色選擇圖例客戶可以依照色卡指定色彩制作。
※根據固化產品設計不同固化設備，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。

控制系統選配
按鈕開關控制	觸摸屏人機界面
UV燈管選配
國產UV燈管（汞燈、鹵素燈）	進口UV燈管（汞燈、鹵素燈）
變壓器選配
銅線	鋁線

輸送帶選配
不銹鋼網帶	鐵氟龍網/布帶	附件鏈傳送帶
鏈板輸送帶	雙節距鏈條穿桿傳送帶	PCB專用輸送鏈
玻璃行業專用傳送系統	PVC皮帶	耐高溫帆布傳送帶
滾輪輸送	滾筒式輸送	非標定制輸送系統
冷卻系統選配
風冷	制冷	水冷

序號	圖號	功率	工件電壓（V）	工作電流（A）	全長A	極距B	管徑C	功率密度（W/mm）	備注
1	L3	1KW	135	8.1	335	200	25	50	220V電源
2	L1	1KW	135	8.1	230	125	25	80	220V電源
3	L2	1.6KW	285	5.6	360	204	25	80	220V電源
4	L2	2KW	300	7.5	400	250	22.5	80	380V電源
5	L1	2.5KW	420	6.3	473	305	22.5	80
6	L3	3KW	700	5	620	460	22.5	65
7	L1	3KW	700	5	360	250	25	120
8	L2	3.2KW	290	12.2	360	264	25	120
9	L1	4KW	670	6.3	664	508	22.5	80
10	L1	5KW	700	7.8	700	600	25	80
11	L1	5KW	750	7.5	725	625	22.5	80
12	L1	5KW	750	7.5	775	625	22.5	80
13	L2	5KW	850	6.3	804	653	20.5	80
14	L1	5.6KW	950	7.2	826	673	25	80
15	L1	5.6KW	840	7.5	850	770	22.5	80
16	L3	6KW	950	7.5	910	745	25	80
17	L1	7.5KW	925	8.8	803	653	22.5	120
18	L1	8KW	1200	7.5	1150	1000	22.5	80
19	L1	8.4KW	950	10.4	826	700	25	120
20	L1	9.6KW	1570	6.6	1387	1247	25	80
21	L1	11KW	1870	6.3	1575	1419	25	80
22	L1	13KW	1870	7.5	1807	1651	25	80
